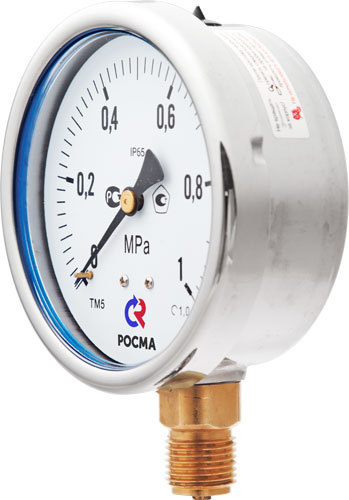

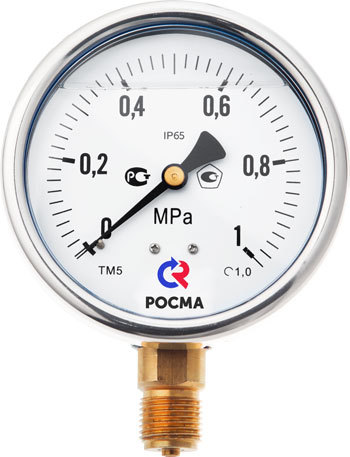

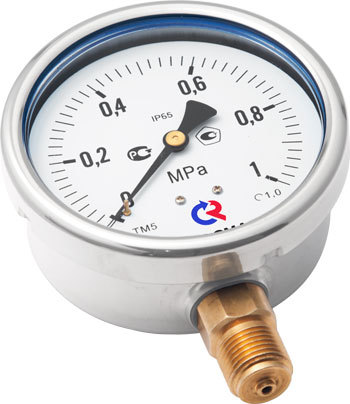

Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.
Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP65.
Манометр с глицерином может эксплуатироваться при температуре окружающей среды до −20 °C, а при наполнении силиконом — до −60 °C.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
|
|
Диаметр корпуса
50*, 63, 100, 150 мм
Класс точности
Ø100, 150 - 1
Ø63 - 1,5
Ø50* - 2,5
Диапазон показаний давлений
ТМ - 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа
ТВ*** − 0,1…0 МПа
ТМВ*** − 0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
** — только для Ø63
*** — кроме Ø50
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +150 °C (без заполнения)
до +100 °C (с заполнением)
Корпус
IP65, нержавеющая сталь
Кольцо
Нержавеющая сталь
Ø100, 150 — байонетное
Ø50*, 63 — завальцованное
Чувствительный элемент
Медный сплав
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Штуцер
Медный сплав

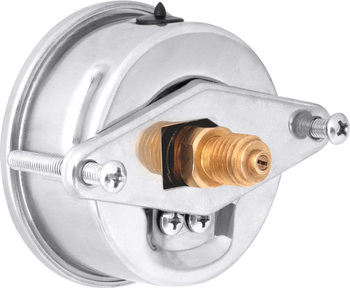

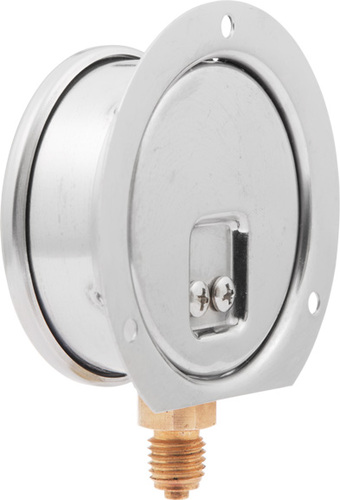

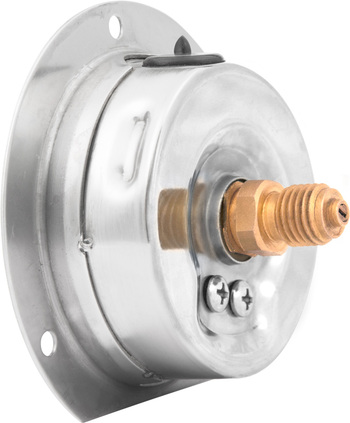

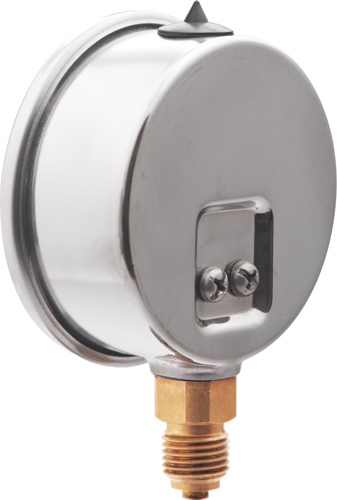

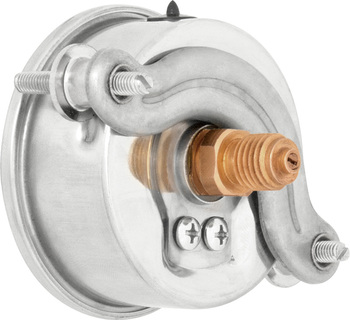

Присоединение
Радиальное — Ø все;
Осевое — Ø50*, 63, 100;
Эксцентрическое — Ø100
Резьба присоединения
Ø100, 150 - G½, M20×1,5
Ø63 - G¼, M12×1,5
Ø50* - G¼
Марка стали
Корпус, кольцо — 08Х18Н10
Межповерочный интервал
2 года
* — под заказ
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
|
