Манометры общетехнические, cварочные

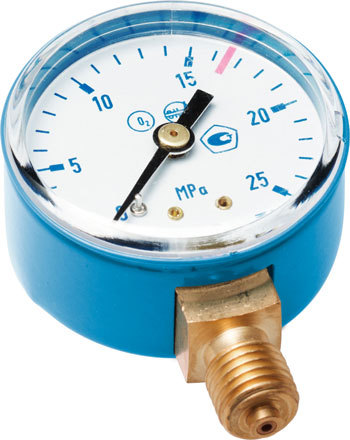

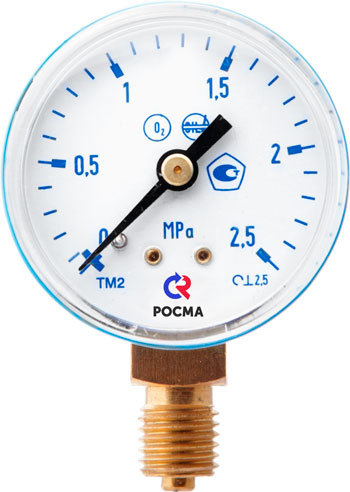

Сварочный манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 80 °C, неагрессивных к медным сплавам. Широко применяются в баллонных редукторах и регуляторах. Сварочные манометры производятся с диаметром корпуса 40 и 50 мм. Класс точности: 2,5. Корпус манометра для редуктора выполнен из стали и имеет цветовое кодирование (кислород — голубой цвет, ацетилен — серый, пропан красный и т. д.). Приборы имеют радиальное присоединение.

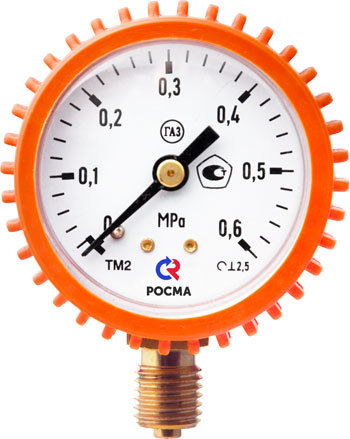

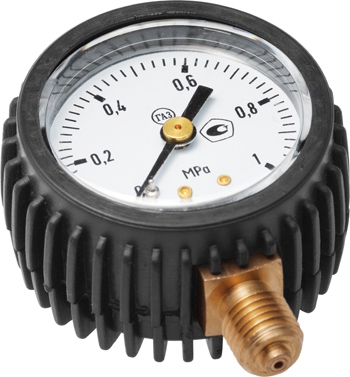

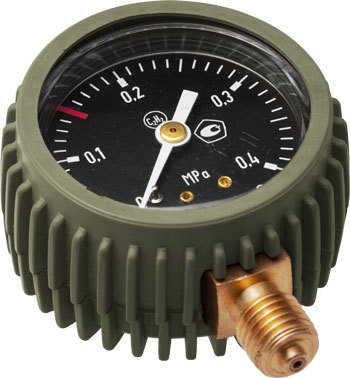

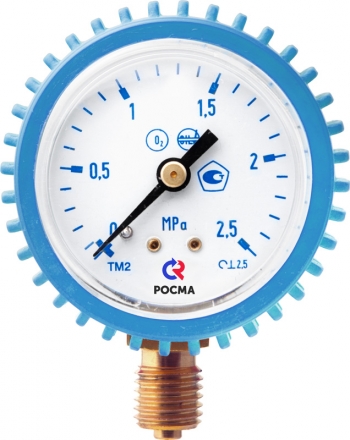

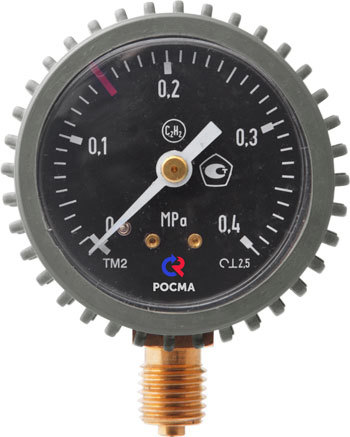

Сварочные манометры могут комплектоваться защитным резиновым кожухом.

Диаметр корпуса

50 мм

Класс точности

2,5

Диапазон показаний давлений

0…40 МПа (см. таблицу 1)

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 105% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C

Измеряемая среда: до +80 °C

Корпус

IP40, сталь 10, цветовое кодирование (см. таблицу 1)

Чувствительный элемент

Медный сплав

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий

Стекло

Органическое

Штуцер

Медный сплав

Присоединение

Радиальное

Резьба присоединения

M12×1,5

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88
