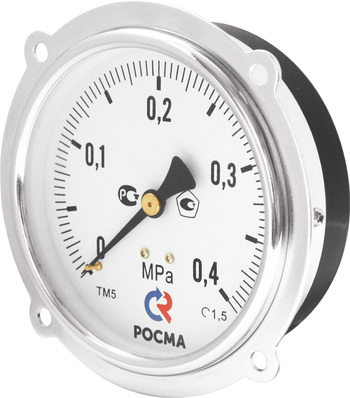

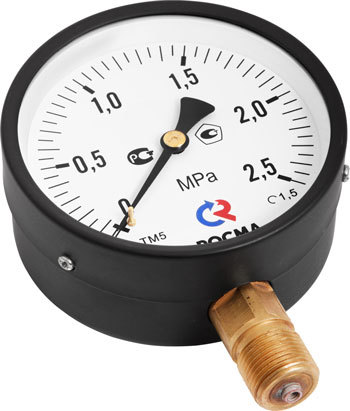

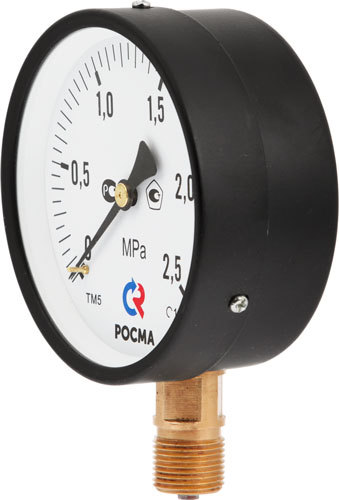

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.
|
|
Диаметр корпуса
40, 50, 63, 100, 150 мм
Класс точности
Ø100, 150 - 1,5
Ø63 - 2,5
Ø40, 50 - 2,5
Диапазон показаний давлений
ТМ - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*** Мпа
ТВ* − 0,1…0 Мпа
ТМВ* − 0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — кроме Ø50, осевые Ø100 под заказ
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
Корпус
IP40, сталь, цвет черный
Кольцо
Сталь, цвет черный
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение

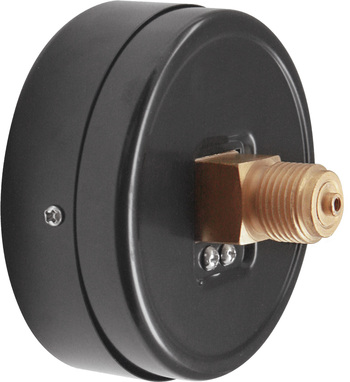

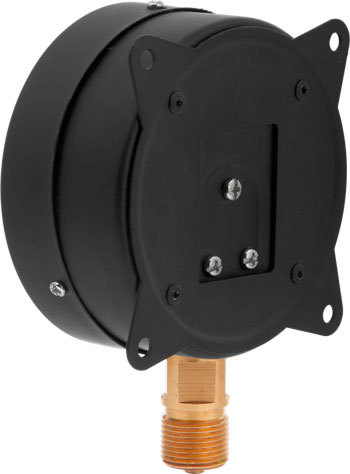

Радиальное или осевое* (Ø150; 100 МПа — только радиальное)
* — для ТВ-510 и ТМВ-510 под заказ
Резьба присоединения
Ø100, 150 - G½, M20×1,5
Ø50, 63 - G¼, M12×1,5
Ø40 - G⅛, M10×1
* — под заказ другие резьбы
Марка стали
Корпус, кольцо — сталь 10
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
|
