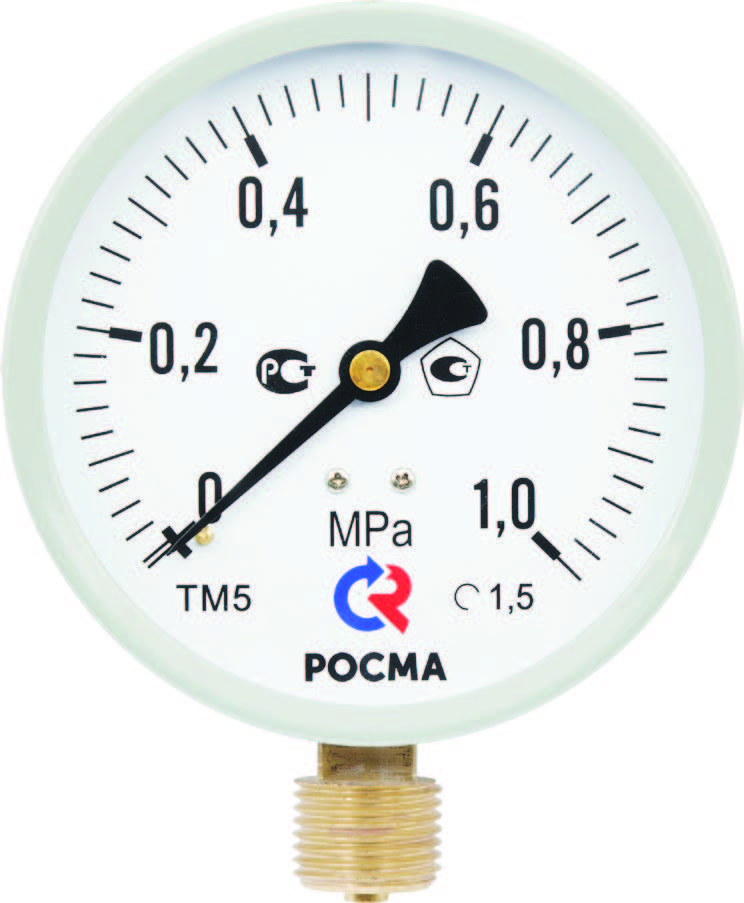

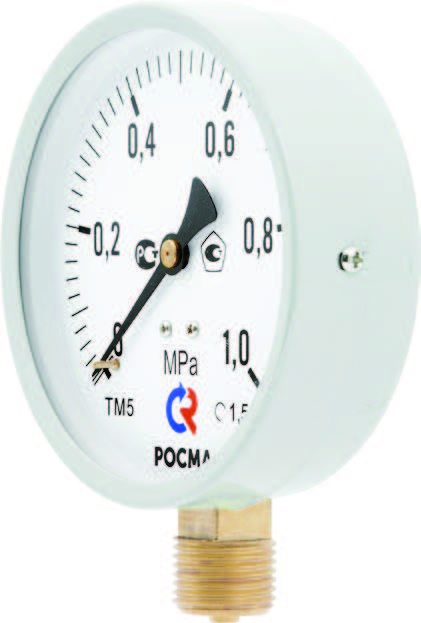

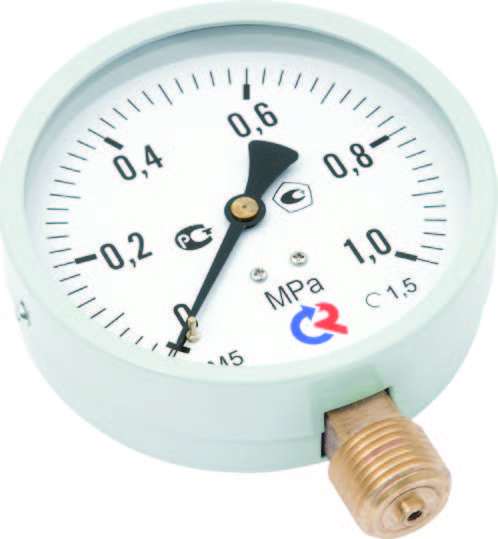

Манометры общетехнические, специальное исполнение, модель 2

Манометры в специальном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Пылевлагозащита: IP40.

Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров этого типа.

Область применения: рекомендовано для предприятий жилищно-коммунального хозяйства.

Диаметр корпуса

100 мм

Класс точности

1,5

Диапазон показаний давлений

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C

Измеряемая среда: до +150 °C

Корпус

IP40, сталь, цвет серый

Кольцо

Сталь, цвет серый

Чувствительный элемент

Медный сплав

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное стекло

Штуцер

Медный сплав

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Марка стали

Корпус, кольцо — сталь 10

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88
