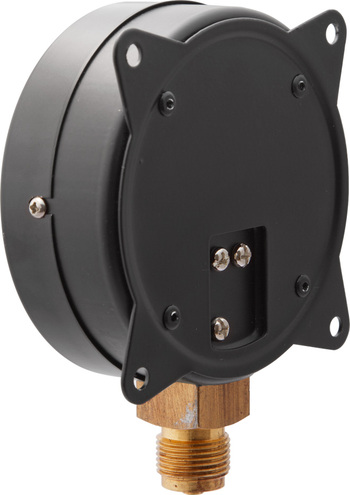

Манометры общетехнические, с повышенным классом точности

Манометры общего назначения для измерения давления неагрессивный к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Диаметр корпуса

63, 100 мм

Класс точности

Диапазон показаний давлений

Ø100 - 1

Ø63 - 1,5

ТМ - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 Мпа

ТВ − 0,1…0 МПа

ТМВ* − 0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C

Измеряемая среда: до +150 °C

Корпус

IP40, сталь, цвет черный

Кольцо

Сталь, цвет черный

Чувствительный элемент

Медный сплав

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Инструментальное

Штуцер

Медный сплав

Присоединение

Радиальное

Резьба присоединения

Ø100 - M20×1,5

Ø63 -G¼ / M12×1,5

Другие резьбы — под заказ

Марка стали

Корпус, кольцо — сталь 10

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88
