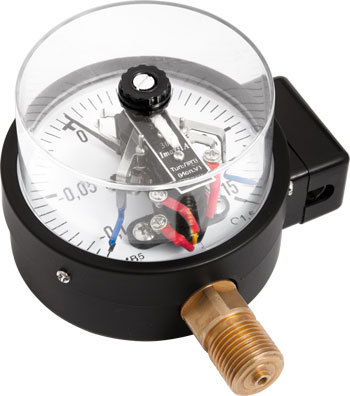

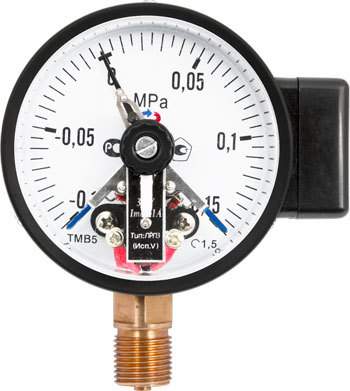

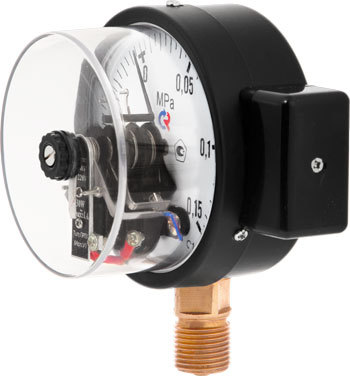

Манометры общетехнические, с электроконтактной приставкой

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления. ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже: Электрическая схема: исполнение I (ОЗ — один замыкающий контакт) исполнение II (ОР — один размыкающий контакт) исполнение III (ЛРПР — левый размыкающий, правый размыкающий) исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий) исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий) исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий) максимальное напряжение: -220 В, ~380 В максимальный ток: 1, А максимальная разрывная мощность контактов: 30 Вт, 50 В•А

Диаметр корпуса

100, 150 мм

Класс точности

1,5

Диапазон показаний давлений

ТМ - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа

ТВ* − 0,1…0 МПа

ТМВ* − 0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — только исполнение I, II, V.

Рабочая температура

Окружающая среда: −60…+60 °C

Измеряемая среда: до +150 °C

Конструкция

Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

Принцип действия

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Электрическая схема

Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ)

Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)**

** — только ТМ

Тип контактов

с магнитным поджатием, серебряное покрытие

Максимальное напряжение

−220 В, ~380 В

Максимальный ток

1 А

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний

±4

Корпус

IP40, сталь, цвет черный

Кольцо

Сталь, цвет черный

Штуцер

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Марка стали

Корпус, кольцо — сталь 10

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Присоединение

Радиальное

Резьба присоединения

G½ или М20×1,5

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88
