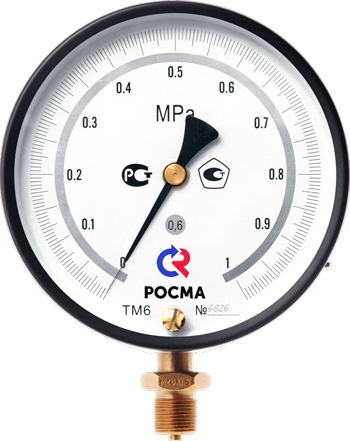

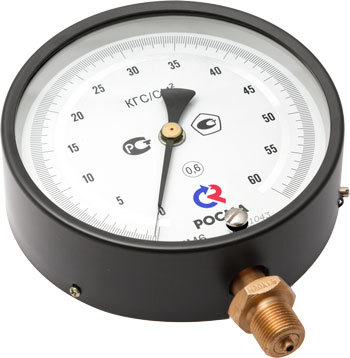

Манометры точных измерений
|
Основные размеры (мм), вес (кг):
Ø | D1 | D2 | b | h | f | S | G | Вес |
---|---|---|---|---|---|---|---|---|
150 | 150 | 149 | 51 | 115 | 21 | 27 | M20×1,5 | 0,92 |
Тип | манометр | ТМ |
---|---|---|
мановакуумметр | ТМВ | |
Диаметр корпуса | 150 мм | 6 |
Материал корпуса | корпус — силумин; кольцо — сталь |
1 |
Материал штуцера и чувствительного элемента | медный сплав | 0 |
Присоединение (расположение штуцера) | радиальное | РМТИ |
Гидрозаполнение | нет | 0 |
Электроконтактная приставка | нет | 0 |
Диапазон показаний | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа | |
Резьба присоединения | M20×1,5 | |
Класс точности | 0,4 | |
0,6 | ||
1 |
Пример обозначения: ТМ − 6 1 0 РМТИ. 00 (0−16 МПа) M20×1,5. 0,6
