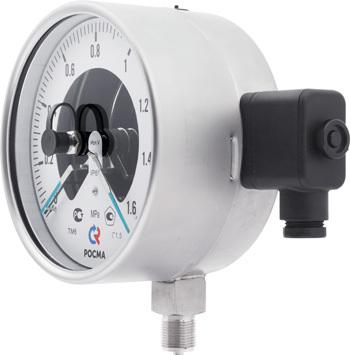

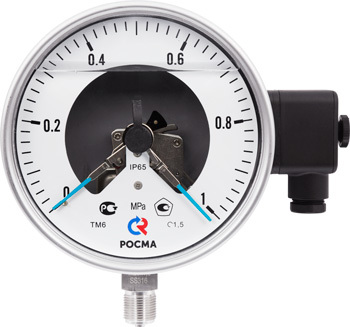

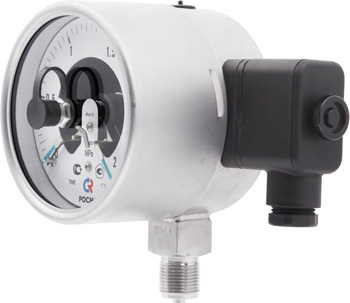

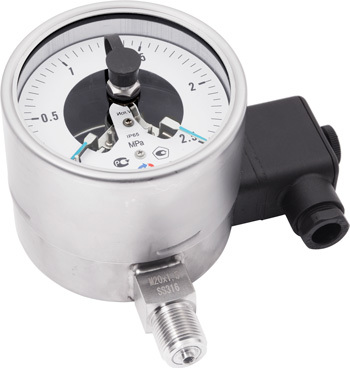

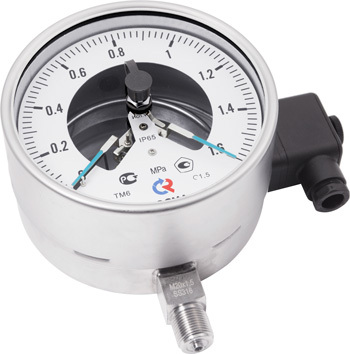

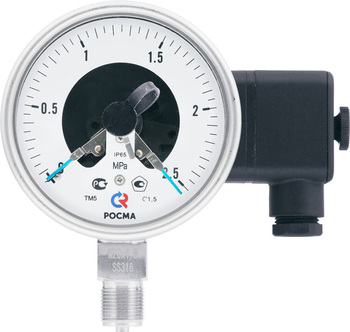

Манометры коррозионностойкие виброустойчивые с электроконтактной приставкой

Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащен электроконтактной приставкой для управления внешними электрическими цепями.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса

100, 150 мм

Класс точности

1,5

Диапазон показаний давлений

ТМ - 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* Мпа

ТВ* − 0,1…0 МПа

ТМВ* − 0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — под заказ, только исполнение I, II, V

Рабочая температура

Окружающая среда:

−60…+60 °C (силикон АК-50)

−60…+60 °C (без заполнения)

Измеряемая среда:

−30…+150 °C (без заполнения)

−30…+100 °C (с заполнением)

Электрическая схема

Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ)

Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)**

** — только ТМ

Тип контактов

с магнитным поджатием, серебряное покрытие

Максимальное напряжение

−220 В, ~380 В

Максимальный ток

1 А

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний

±4

Корпус

IP65, нержавеющая сталь

Кольцо

нержавеющая сталь, байонетное

Штуцер

нержавеющая сталь

Чувствительный элемент

нержавеющая сталь

Трибко-секторный механизм

нержавеющая сталь

Марка стали

Корпус и кольцо — 08Х18Н10

Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Подключение

Через клеммную коробку

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ другие резьбы)

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88
