Коррозионностойкие виброустойчивые

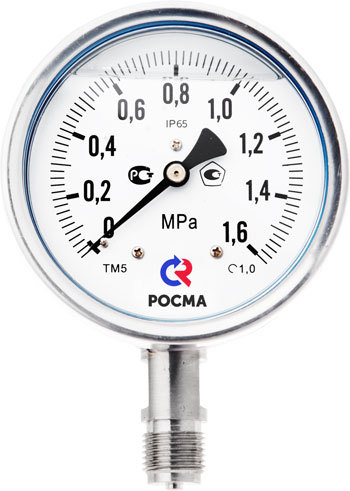

Манометры коррозионностойкие виброустойчивые

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибоов IP65.

Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса

ТМ - 40, 50, 63, 100, 150 мм

ТВ, ТМВ - 63, 100, 150 мм

Класс точности

Ø100, 150 - 1

Ø63 - 1,5

Ø40, 50 - 2,5

Диапазон показаний давлений

ТМ (Ø40, 50) - 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа

ТМ (Ø63, 100, 150) - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* Мпа

ТВ − 0,1…0 МПа

ТМВ − 0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — только для Ø100, 150 мм

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда:

−20…+60 °C (глицерин ПК-94)

−60…+60 °C (силикон АК-50)

−60…+60 °C (без заполнения)

Измеряемая среда:

−30…+200 °C (без заполнения)

−30…+100 °C (с заполнением)

Корпус

IP65, нержавеющая сталь

Кольцо

Нержавеющая сталь

Ø100, 150 — байонетное

Ø40, 50, 63 — завальцованное

Чувствительный элемент

Нержавеющая сталь

Трибко-секторный механизм

Нержавеющая сталь

Циферблат

Алюминий, шкала черная на белом фоне

Стрелка

Алюминий черного цвета

Стекло

Органическое

Штуцер

Нержавеющая сталь

Присоединение

Радиальное — Ø все;

Осевое — Ø40, 50, 63;

Эксцентрическое — Ø100, 150

Резьба присоединения

Ø100, 150 - G½, M20×1,5, NPT½

Ø63 - G¼, M12×1,5

Ø50 - G¼

Ø40 - G⅛

Другие резьбы под заказ.

Марка стали

Корпус и кольцо — 08Х18Н10

Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88

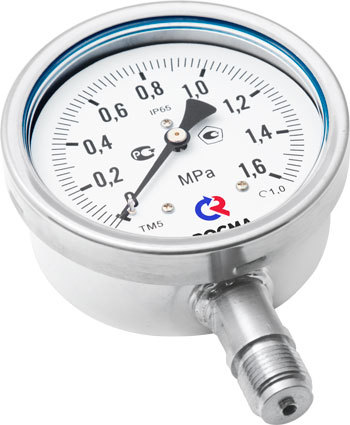

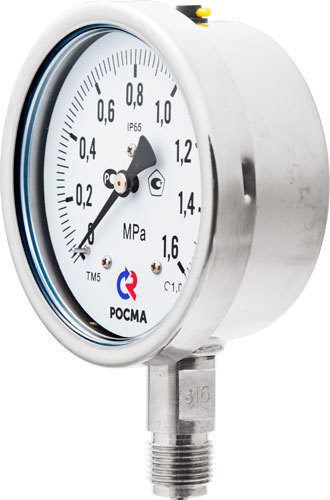

Радиальное присоединение (Ø100, 150 мм)



Эксцентрическое присоединение (Ø100, 150 мм)

Основные размеры (мм), вес (кг), объём (мл)

ØD1D2bb1ehff1SGВесВес с заполнениемОбъем заполняющей жидкости
100 111 100 50 97 17 98 18 30 17 G½ или M20×1,5 0,58 0,93 350
150 161 150 54 99 18 122 20 30 17 1,07 1,84 770

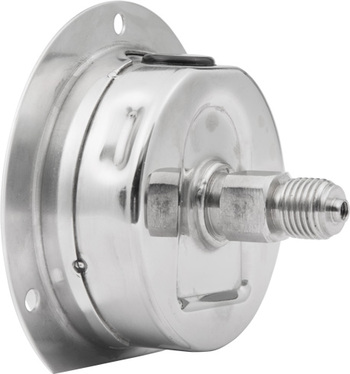

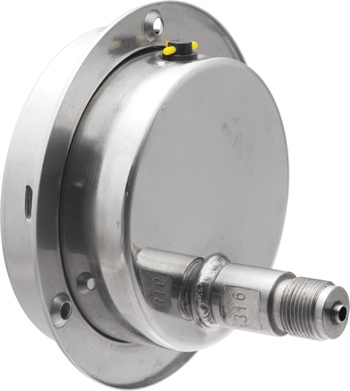

Радиальное и эксцентрическое присоединения с задним фланцем (Ø100, 150 мм)

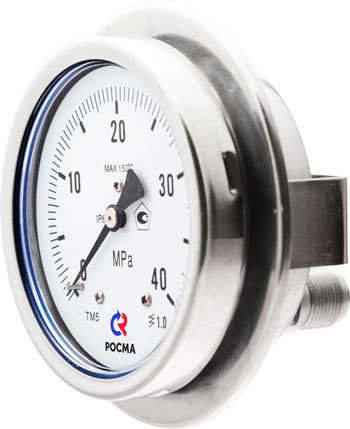

Эксцентрическое присоединение с передним фланцем (Ø100, 150 мм)

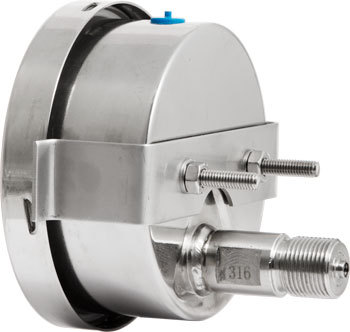

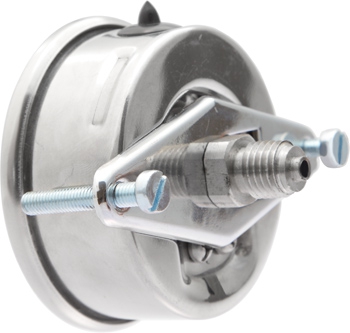

Эксцентрическое присоединение со скобой (Ø100, 150 мм)

Основные размеры (мм)

Øaa1a2a4a5a6a7a8a9a10a11a12
100 5 116 121 32 132 38 30 50 26 50 128 5,3
150 5 166 170 36 182 39 30 75 28 105 165 6,3



Для манометра с гидрозаполнением.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

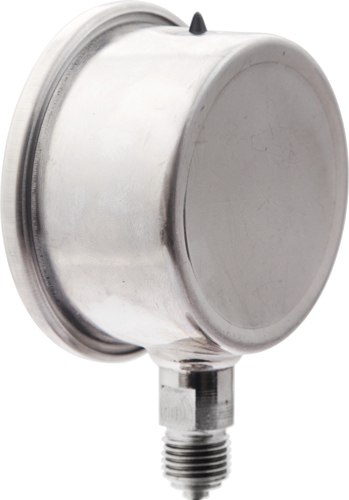

Радиальное присоединение (Ø40, 50, 63 мм)

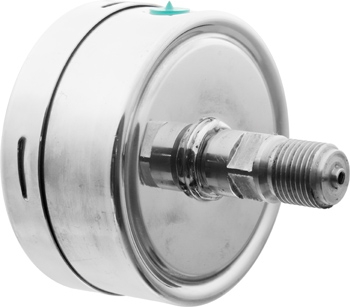

Осевое присоединение (Ø40, 50, 63 мм)

Основные размеры (мм), вес (кг), объем (мл)

ØD1D2bb1ehfSGВесВес с заполнениемОбъем заполняющей жидкости
40 47 41 26 46 5 42 8 11 G⅛ 0,07 0,12 50
50 58 52 29 53 6 55 11 14 G¼ 0,11 0,19 80
63 68 62 36 59 7 58 15 14 G¼ или M12×1,5 0,16 0,25 90

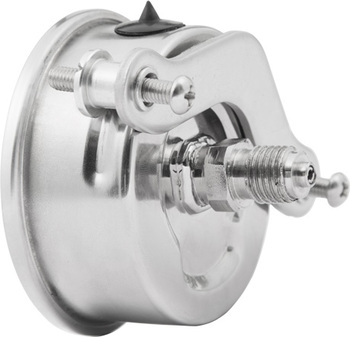

Осевое присоединение со скобой тип 1 (Ø63 мм)

Осевое присоединение со скобой тип 2 (Ø63 мм)



Исполнение с фланцем (Ø63 мм)

Основные размеры (мм), вес (кг), объем (мл)

Øaa1a2a3a4a5a6a7a8a9a10a11a12a13
63 7 35 7 85 72 14 7 32 14 83 71 78 75 29



Демпфер для манометра

ТипманометрТМ
вакуумметрТВ
мановакуумметрТМВ
Диаметр корпуса 40 мм 1
50 мм 2
63 мм 3
100 мм 5
150 мм 6
Материал корпуса нержавеющая сталь 2
Материал штуцера и чувствительного элемента  нержавеющая сталь 1
Присоединение (расположение штуцера) радиальное Р
радиальное с задним фланцем РКТ
осевое Т
осевое со скобой ТС
эксцентрическое ТЭ
эксцентрическое с передним фланцем ТЭКП
эксцентрическое с задним фланцем ТЭКТ
эксцентрическое со скобой ТЭС
Гидрозаполнение нет 0
глицерин 1
силикон 2
Электроконтактная приставка нет 0
Диапазон показаний ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ −0,1…0 МПа
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения 100, 150 мм G½; М20×1,5
63 мм G¼; М12×1,5
50 мм G¼
40 мм G⅛; NPT⅛
Класс точности 100, 150 мм 1
63 мм 1,5
40, 50 мм 2,5

Пример обозначения: ТМ − 3 2 1 Т.20 (0−1 МПа) G¼. 1,5
