Манометры для измерения низких давлений газов

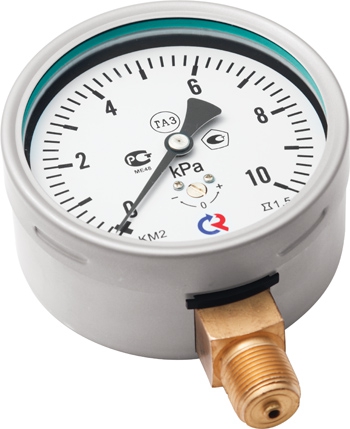

Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Область применения: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ.

Диаметр корпуса

63, 100 мм

Класс точности

Ø63 - 2,5

Ø100 - 1,5

Диапазон показаний давлений

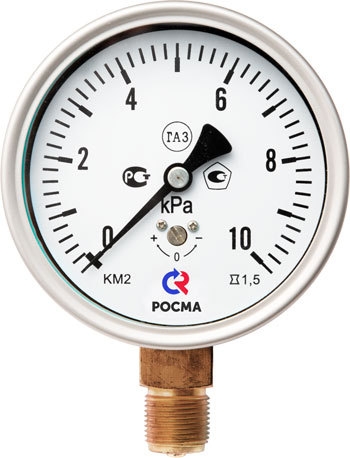

KМ - 0…2,5* / 4* / 6 / 10 / 16 / 25 / 40 / 60 кПа

KМВ −1…+1,5* / −1…+3* кПа;

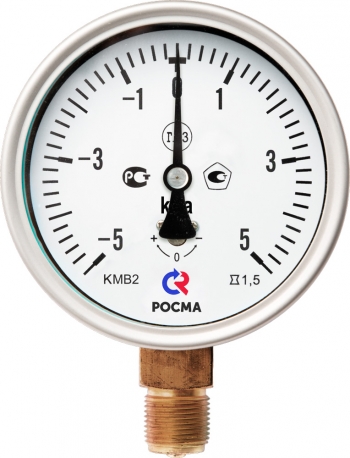

KМВ -−0,8…+0,8** / −1,25…+1,25** /−5…+5** / −8…+8** /−12,5…+12,5** кПа

* — только для Ø100

** — под заказ

Также под заказ изготавливаются манометры Ø100 со шкалой в мбар.

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: не должна превышать 100% шкалы во избежание выхода прибора из строя.

Рабочая температура

Окружающая среда: −30…+60 °C

Измеряемая среда: до +100 °C

Корпус

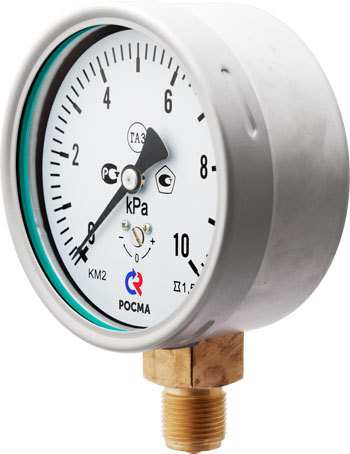

Ø100 IP40, нержавеющая сталь

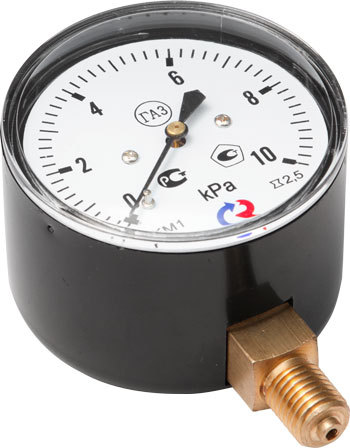

Ø63 IP40, сталь, цвет черный

Кольцо

Ø100 — Байонетное, нержавеющая сталь

Чувствительный элемент

Металлическая мембранная коробка — медный сплав

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Ø100 минеральное

Ø63 органическое

Штуцер

Медный сплав

Присоединение

Ø100 Радиальное

Ø63 Радиальное или осевое (под заказ)

Резьба присоединения

Ø100 G½ или M20×1,5

Ø63 M12×1,5

Марка стали

Ø100 08Х18Н10 (корпус, кольцо)

Ø63 Сталь 10 (корпус)

Межповерочный интервал

1 год

Техническая документация

ТУ 4212-002-4719015564-2008

ГОСТ 2405-88
