Аммиачные коррозионностойкие

Манометры аммиачные коррозионностойкие

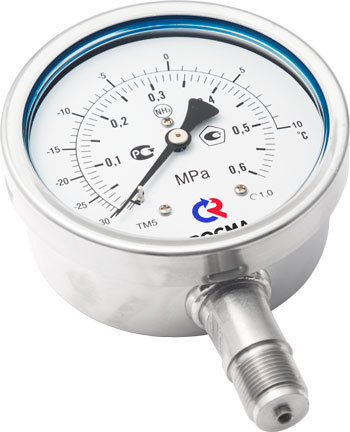

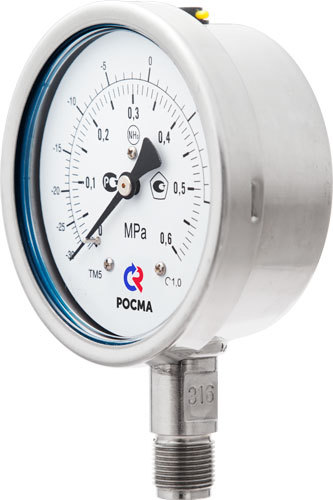

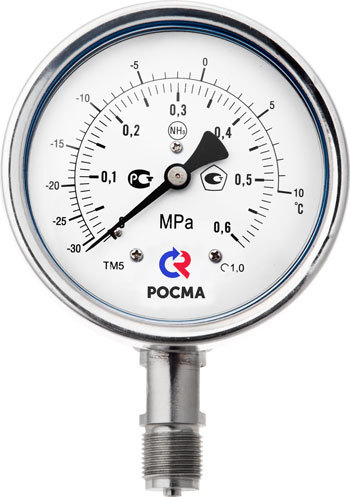

Манометр аммиачный — это промышленный манометр полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Может использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.

Аммиачные манометры и мановакуумметры с дополнительной температурной шкалой предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.

Аммиачные манометры без дополнительной температурной шкалы имеют диапазоны показаний как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».

Область применения: горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса

100, 150 мм

Класс точности

Диапазон показаний давлений

ТМ - 0…0,6 МПа (−30…+10 °C)

ТМ - 0…1 МПа (−30…+25 °C)

ТМ - 0…4 МПа (−30…+70 °C)

ТМВ−0,1…0,5 МПа (−70…+5 °C)

ТМВ−0,1…0,9 МПа (−70…+20 °C)

ТМВ−0,1…1,5 МПа (−70…+40 °C)

ТМВ−0,1…2,4 МПа (−70…+55 °C)

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда:

−60…+60 °C (силикон АК-50)

−60…+60 °C (без заполнения)

Измеряемая среда:

до +200 °C (без заполнения)

до +100 °C (с заполнением)

Корпус

IP65, нержавеющая сталь

Кольцо

Нержавеющая сталь, байонетное

Чувствительный элемент

Нержавеющая сталь

Трибко-секторный механизм

Нержавеющая сталь

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Штуцер

Нержавеющая сталь

Присоединение

Радиальное или эксцентрическое

Резьба присоединения

G½ или M20×1,5

Марка стали

Корпус и кольцо — 08Х18Н10

Штуцер, чувствительный элемент, трибко-секторный мезанизм — 08Х17Н13М2

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88

Стандартное исполнение Ø100, 150 мм (радиальное присоединение)

Стандартное исполнение Ø100, 150 мм (эксцентрическое присоединение)

Ø	D1	D2	b	b1	e	h	f	f1	S	G		Вес	Вес с заполнением	Объем заполняющей жидкости
100	111	100	50	97	17	98	18	30	17	G½ или M20×1,5		0,58	0,93	350
150	161	150	54	99	18	122	20	30	17	G½ или M20×1,5		1,07	1,84	770

Специальное исполнение Ø100, 150 мм (радиальное присоединение с задним фланцем)

Специальное исполнение Ø100, 150 мм (эксцентрическое присоединение с передним фланцем)

Ø	a	a1	a2	a4	a5	a12
100	5	116	121	32	132	5,3
150	5	166	170	36	182	6,3

Для манометра с гидрозаполнением. После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса	100 мм	5
Диаметр корпуса	150 мм	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с задним фланцем	РКТ
	эксцентрическое	ТЭ
Гидрозаполнение	нет	0
Гидрозаполнение	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний (с дополнительной температурной шкалой)	ТМ	0…0,6 МПа (−30…+10 °C)
		0…1 МПа (−30…+25 °C)
		0…4 МПа (−30…+70 °C)
	ТМВ	−0,1…0,5 МПа (−70…+5 °C)
		−0,1…0,9 МПа (−70…+20 °C)
		−0,1…1,5 МПа (−70…+40 °C)
		−0,1…2,4 МПа (−70…+55 °C)
Резьба присоединения		G½; М20×1,5
Класс точности		1
Измеряемая среда	аммиак	NH₃

Пример обозначения: ТМ − 5 2 1 РКТ.00 (0−1 МПа) (−30…+25 °C) G½. 1,0 NH₃
