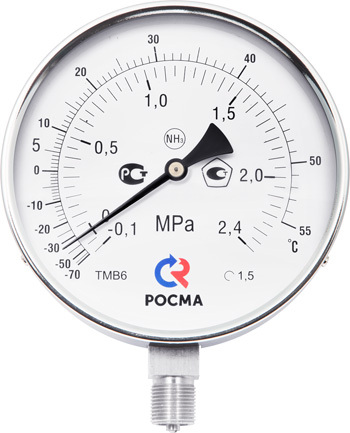

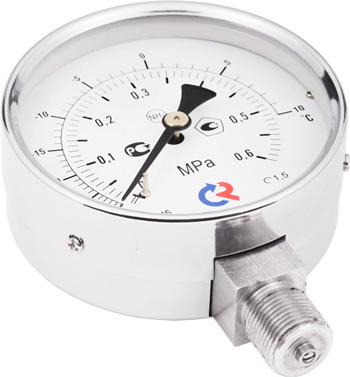

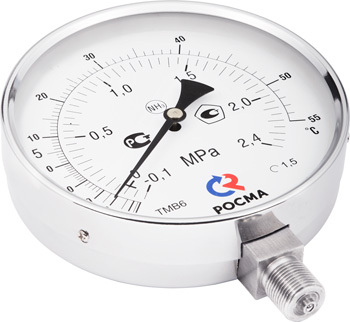

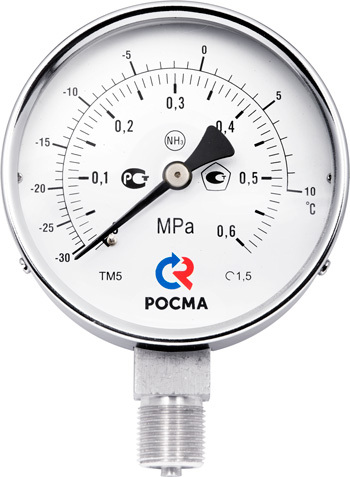

Аммиачные

Манометры предназначены для измерения избыточного и вакууметрического давления жидкого, газообразного и водного раствора аммиака.

Приборы имеют дополнительную температурную шкалу.

Диаметр корпуса

100, 150 мм

Класс точности

1,5

Диапазон показаний давлений

ТМ - 0…0,6 МПа (−30…+10 °C)

ТМ - 0…1 МПа (−30…+25 °C)

ТМ - 0…4 МПа (−30…+70 °C)

ТМВ − 0,1…0,5 МПа (−70…+5 °C)

ТМВ − 0,1…0,9 МПа (−70…+20 °C)

ТМВ − 0,1…1,5 МПа (−70…+40 °C)

ТМВ − 0,1…2,4 МПа (−70…+55 °C)

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C

Корпус

IP40, хромированная сталь 10

Кольцо

Хромированная сталь 10

Чувствительный элемент

Нержавеющая сталь 08Х17Н13М2

Трибко-секторный механизм

Нержавеющая сталь 08Х18Н10

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Нержавеющая сталь 08Х17Н13М2

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88

Стандартное исполнение Ø100, 150 мм (радиальное присоединение)

Ø	D1	D2	b	e	h	f	S	G		Вес
100	100	98	41	23	84	14	22	G½ или M20×1,5		0,41
150	150	148	42	24	110	14	22	G½ или M20×1,5		0,74

Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса	100 мм	5
Диаметр корпуса	150 мм	6
Материал корпуса	хромированная сталь	1
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний (с дополнительной температурной шкалой)	ТМ	0…0,6 МПа (−30…+10 °C)
		0…1 МПа (−30…+25 °C)
		0…4 МПа (−30…+70 °C)
	ТМВ	−0,1…0,5 МПа (−70…+5 °C)
		−0,1…0,9 МПа (−70…+20 °C)
		−0,1…1,5 МПа (−70…+40 °C)
		−0,1…2,4 МПа (−70…+55 °C)
Резьба присоединения		G½; М20×1,5
Класс точности		1,5
Измеряемая среда	аммиак	NH₃

Пример обозначения: ТМ − 5 1 1 Р.00 (0−1 МПа) (−30…+25 °C) G½. 1,5 NH₃
